WGP型带制动盘鼓型齿式联轴器属于鼓形齿式联轴器的一种简称“鼓齿联轴器”,WGP型带制动盘鼓型齿式联轴器有一个制动盘,可通过控制制动盘的转速来调节机器的转动速度。
WGP型带制动盘鼓型齿式联轴器是齿式联轴器的改进型,相对于直齿联轴器来说可允许大的的角位移,可提升齿的接触条件,提高传递转矩的能力,延长使用寿命,具有角位移时沿齿宽的接触状态,由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。
WGP型带制动盘鼓型齿式联轴器在工作时,两轴产生相对角位移,内外齿的齿面周期性作轴向相对滑动,必然形成齿面磨损和功率消耗,因此,齿式联轴器需在有良好和密封的状态下工作。齿式联轴器径向尺寸小,承载能力大,常用于低速重载工况条件的轴系传动,精度适宜并经动平衡的齿式联轴器可用于高速传动。
WG型--基本型;
WGP型--带制动盘型,适用于与点盘式制动器配套;
WGZ型--带制动轮型,适用于与瓦块式制动器配套;
WGT型--接中间套型,适用于两轴长距离联接,许用转速[n]取决于中间套的长度和质量,并应验算临界转速;
WGC型--垂直安装型,用于联接垂直的两轴线轴系传动;

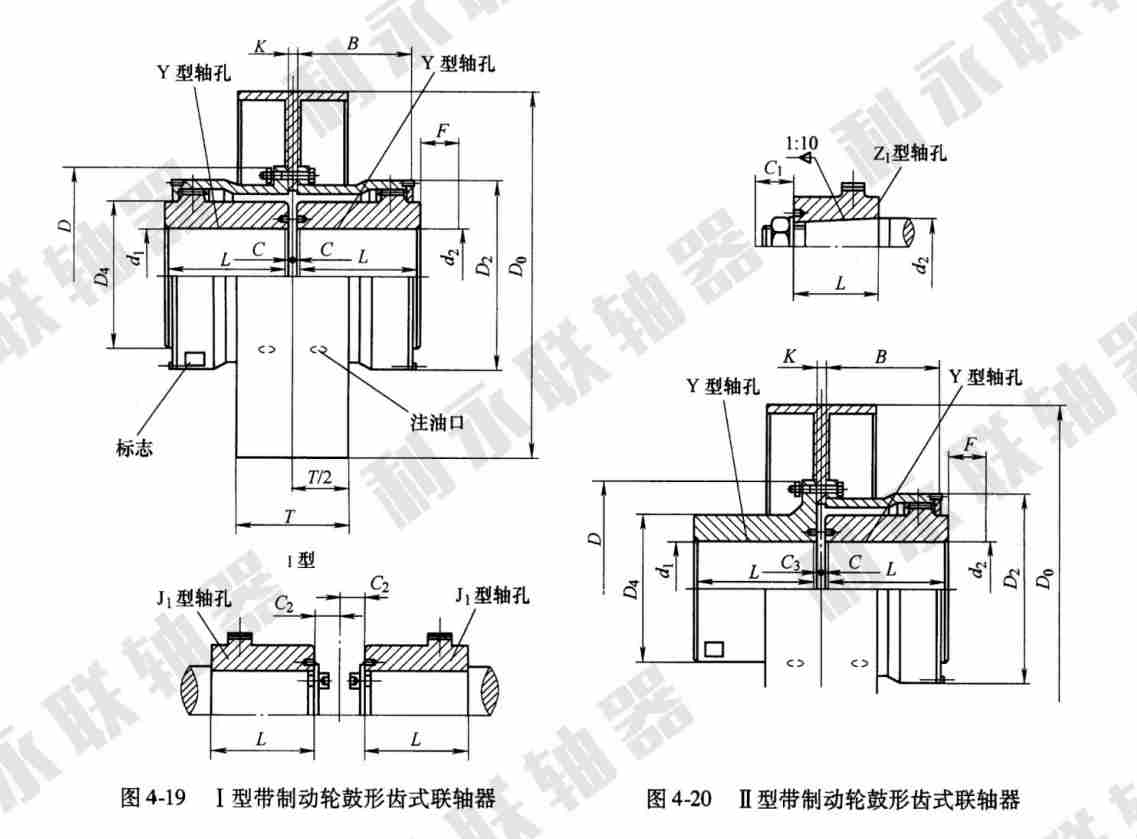

I型--密封端盖为分离型,齿间距较大,可以允许较大的径向位移,可与Y、J1、Z1型轴伸联接;
![](/uploads/20210813/1628815623543202.jpg)
型号 | 公称 转矩 Tn kN.m | 许用 转速 [n] r/min | 轴孔直径 d1、d2、dz | 轴孔长度L | D0 | D | D2 | D4 | B | F | N | R | C | C1 | C2 | 质量 kg | 转动惯量 kg.m2 | 润滑量 kg | |
Y | J1Z1 | ||||||||||||||||||
WGP1 | 710 | 4000 | 12、14 | 32 | - | 315 | 122 | 98 | 60 | 58 | 30 | 38 | 2 | 30 | - | - | 5.62 | 0.0078 | 0.11 |
16、18、19 | 42 | - | 20 | - | - | ||||||||||||||
20、22、24 | 52 | - | 10 | - | - | ||||||||||||||
25、28 | 62 | 44 | 3 | 19 | 18 | ||||||||||||||
30、32、35、38 | 82 | 60 | 23 | 12 | |||||||||||||||
40、42 | 112 | 84 | 29 | 12 | |||||||||||||||
WGP2 | 1250 | 4000 | 22、24 | 52 | - | 315 | 150 | 118 | 77 | 68 | 30 | 38 | 2.5 | 20 | - | - | 9.62 | 0.022 | 0.12 |
25、28 | 62 | - | 10 | - | - | ||||||||||||||
30、32、35、38 | 82 | 60 | 3 | 23 | 16 | ||||||||||||||
40、42、45、48、50、55、56 | 112 | 84 | 29 | ||||||||||||||||
WGP3 | 2500 | 3550 | 22、24 | 52 | - | 355 | 170 | 140 | 90 | 80 | 30 | 49 | 3 | 33 | - | - | 16.6 | 0.047 | 0.2 |
25、28 | 62 | - | 23 | - | - | ||||||||||||||
30、32、35、38 | 82 | 60 | 3 | 23 | 25 | ||||||||||||||
40、42、45、48、50、55、56 | 112 | 84 | 29 | 16 | |||||||||||||||
60、63 | 142 | 107 | 36 | ||||||||||||||||
WGP4 | 4500 | 2500 | 30、32、35、38 | 82 | - | 400 450 500 | 200 | 160 | 112 | 90 | 30 | 45 | 3 | 13 | - | - | 25.3 | 0.098 | 0.28 |
40、42、45、48、50、55、56 | 112 | 84 | 3 | 29 | 17 | ||||||||||||||
60、63、65、70、71、75 | 142 | 107 | 36 | ||||||||||||||||
80 | 172 | 132 | 41 | ||||||||||||||||
WGP5 | 7100 | 2500 | 30、32、35、38 | 82 | - | 400 450 500 | 225 | 180 | 128 | 100 | 30 | 45 | 4 | 23 | - | - | 34.7 | 0.174 | 0.45 |
40、42、45、48、50、55、56 | 112 | 84 | 3 | 29 | 19 | ||||||||||||||
60、63、65、70、71、75 | 142 | 107 | 36 | ||||||||||||||||
80、85、90 | 172 | 132 | 41 | ||||||||||||||||
WGP6 | 10000 | 2000 | 32、35、38 | 82 | - | 450 500 560 630 | 245 | 200 | 145 | 112 | 30 | 44 | 4 | 35 | - | - | 51.3 | 0.293 | 0.65 |
40、42、45、48、50、55、56 | 112 | - | 5 | - | - | ||||||||||||||
60、63、65、70、71、75 | 142 | 107 | 38 | 20 | |||||||||||||||
80、85、90、95 | 172 | 132 | 43 | ||||||||||||||||
100 | 48 | ||||||||||||||||||
WGP7 | 14000 | 1700 | 32、35、38 | 82 | - | 450 500 560 710 | 272 | 230 | 160 | 122 | 30 | 44 | 4 | 45 | - | - | 68 | 0.53 | 0.8 |
40、42、45、48、50、55、56 | 112 | - | 15 | - | - | ||||||||||||||
60、63、65、70、71、75 | 142 | 107 | 5 | 38 | 20 | ||||||||||||||
80、85、90、95 | 172 | 132 | 43 | ||||||||||||||||
100、110 | 212 | 167 | 48 | ||||||||||||||||
WGP8 | 20000 | 1700 | 55、56 | 112 | - | 450 500 560 710 | 290 | 245 | 170 | 136 | 30 | 44 | 5 | 29 | - | - | 79 | 0.71 | 0.95 |
60、63、65、70、71、75 | 142 | 107 | 5 | 38 | 34 | ||||||||||||||
80、85、90、95 | 172 | 132 | 43 | 20 | |||||||||||||||
100、110、120、125 | 212 | 167 | 48 | ||||||||||||||||
WGP9 | 25000 | 1600 | 65、70、71、75 | 142 | 107 | 560 630 710 800 | 315 | 265 | 190 | 140 | 30 | 58 | 5 | 5 | 38 | 38 | 106.5 | 1.05 | 1.3 |
80、85、90、95 | 172 | 132 | 43 | 28 | |||||||||||||||
100、110、120、125 | 212 | 167 | 48 | ||||||||||||||||
130、140 | 252 | 202 | 53 | ||||||||||||||||
WGP10 | 40000 | 1600 | 75 | 142 | - | 630 710 800 | 355 | 300 | 225 | 165 | 30 | 58 | 6 | 28 | - | - | 159 | 1.74 | 1.6 |
80、85、90、95 | 172 | 132 | 5 | 43 | 38 | ||||||||||||||
100、110、120、125 | 212 | 167 | 48 | 28 | |||||||||||||||
130、140、150 | 252 | 202 | 53 | ||||||||||||||||
160 | 302 | 242 | 63 | ||||||||||||||||
WGP11 | 56000 | 1400 | 85、90、95 | 172 | - | 710 800 900 | 412 | 345 | 256 | 180 | 40 | 58 | 6 | 15 | - | - | 215 | 3.67 | 2 |
100、110、120、125 | 212 | 167 | 8 | 51 | 32 | ||||||||||||||
130、140、150 | 252 | 202 | 56 | ||||||||||||||||
160、170、180 | 302 | 242 | 66 | ||||||||||||||||
WGP12 | 80000 | 1400 | 120、125 | 212 | 167 | 800 900 | 440 | 375 | 288 | 207 | 40 | 58 | 7 | 8 | 51 | 45 | 303 | 6.4 | 3.4 |
130、140、150 | 252 | 202 | 56 | 32 | |||||||||||||||
160、170、180 | 302 | 242 | 66 | ||||||||||||||||
190、200 | 352 | 282 | 76 | ||||||||||||||||
WGP13 | 112000 | 1400 | 140、150 | 252 | 202 | 800 900 | 490 | 425 | 320 | 235 | 50 | 58 | 8 | 8 | 56 | 38 | 291 | 10.45 | 4.4 |
160、170、180 | 302 | 242 | 66 | 32 | |||||||||||||||
190、200、220 | 352 | 282 | 76 | ||||||||||||||||
WGP14 | 160000 | 1200 | 160、170、180 | 302 | 242 | 900 1000 | 545 | 462 | 362 | 265 | 50 | 65 | 9 | 10 | 68 | 32 | 523 | 17.48 | 6.6 |
190、200、220 | 352 | 282 | 78 | ||||||||||||||||
240、250、260 | 410 | 330 | - | 10 |
