YLD型凸缘联轴器属于刚性联轴器,是把两个带有凸缘的半联轴器用普通平键分别与两轴连接,然后用螺栓把两个半联轴器连成一体,以传递运动和转矩。这种联轴器有两种主要的结构形式:①靠铰制孔用螺栓来实现两轴对中和靠螺栓杆承受挤压与剪切来传递转矩;②靠一个半联轴器上的凸肩与另一个半联轴器上的凹槽相配合而对中。连接两个半联轴器的螺栓可以采用主打产品和B级的普通螺栓,转矩靠两个半联轴器结合面的摩擦力矩来传递。
YLD型凸缘联轴器属于刚性联轴器,是把两个带有凸缘的半联轴器用普通平键分别与两轴连接,然后用螺栓把两个半联轴器连成一体,以传递运动和转矩。
结构形式
这种联轴器有两种主要的结构形式:
①靠铰制孔用螺栓来实现两轴对中和靠螺栓杆承受挤压与剪切来传递转矩;
②靠一个半联轴器上的凸肩与另一个半联轴器上的凹槽相配合而对中。连接两个半联轴器的螺栓可以采用主打产品和B级的普通螺栓,转矩靠两个半联轴器结合面的摩擦力矩来传递。
YLD型凸缘联轴器的材料可用灰铸铁或碳钢,重载时或圆周速度大于30米/秒时应用铸钢或锻钢。
凸缘上各螺栓根据传递转矩的大小,可全部采用铰制孔用螺栓,或一半采用铰制孔用螺栓,另一半用普通螺栓。
刚性联轴器分为YLD型凸缘联轴器、径向键YLD型凸缘联轴器、套筒联轴器、夹壳联轴器和平行轴联轴器,YLD型凸缘联轴器对两轴对中性的要求很高,当两轴有相对位移存在时,就会在机件内引起附加载荷,使工作情况恶化,这是它的主要缺点。优点:但由于结构简单、成本低、可传递较大转矩,故当转速低、无冲击、轴的刚性大、对中性较好时常采用。

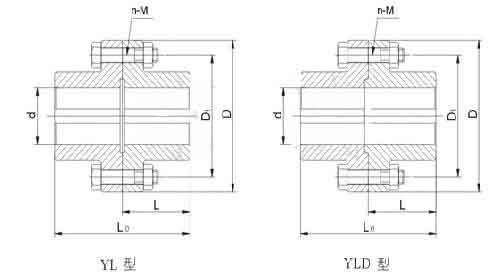

型号 | 公称扭矩 Tn(N·m) | 许用转速[n]r/min | 轴孔直径d(H7) | 轴孔长度L | D | D1 | 螺栓 | L0 | 转动惯量 (kg.m2) | 重量 (kg.m3) | ||||||
Y型 | J1型 | 数量 n | 直径M | |||||||||||||
铁 | 钢 | 铁 | 钢 | Y型 | J1型 | |||||||||||
YL1 YLD1 | 10 | 8100 | 13000 | 10 11 | 10 11 | 25 | 22 | 71 | 53 | 3(3) | M6 | 54 | 48 | 0.0018 | 0.94 | |
12 14 | 12 14 | 32 | 27 | 68 | 58 | |||||||||||
16 18 19 | 16 18 19 | 42 | 30 | 88 | 64 | |||||||||||
20 - | 20 22 | 52 | 38 | 108 | 80 | |||||||||||
YL2 YLD2 | 16 | 7200 | 12000 | 12 14 | 12 14 | 32 | 27 | 80 | 64 | 4(4) | M6 | 68 | 58 | 0.0035 | 1.50 | |
16 18 19 | 16 18 19 | 42 | 30 | 88 | 64 | |||||||||||
20 22 | 20 22 | 52 | 38 | 108 | 80 | |||||||||||
YL3 YLD3 | 25 | 6400 | 10000 | 14 | 14 | 32 | 27 | 90 | 69 | 3(3) | M8 | 68 | 58 | 0.0060 | 1.99 | |
16 18 19 | 16 18 19 | 42 | 30 | |||||||||||||
88 | 64 | |||||||||||||||
20 22- | 20 22 24 | 52 | 38 | 108 | 80 | |||||||||||
128 | 92 | |||||||||||||||
YL4 YLD4 | 40 | 5700 | 9500 | 18 19 | 18 19 | 42 | 30 | 100 | 80 | 3(3) | M8 | 88 | 64 | 0.0093 | 2.47 | |
20 22 24 | 20 22 24 | 52 | 38 | 108 | 80 | |||||||||||
25 - | 25 28 | 62 | 44 | 128 | 92 | |||||||||||
YL5 YLD5 | 63 | 5500 | 9000 | 22 24 | 22 24 | 52 | 38 | 105 | 85 | 4(4) | M8 | 108 | 80 | 0.013 | 3.19 | |
25 28 | 25 28 | 62 | 44 | 128 | 92 | |||||||||||
30 - | 30 32 | 82 | 60 | 168 | 124 | |||||||||||
YL6 YLD6 | 100 | 5200 | 8000 | 24 | 24 | 52 | 38 | 110 | 90 | 4(4) | M8 | 108 | 80 | 0.017 | 3.99 | |
25 28 | 25 28 | 62 | 44 | 128 | 92 | |||||||||||
30 32 - | 30 32 35 | 82 | 60 | 168 | 124 | |||||||||||
YL7 YLD7 | 160 | 4800 | 7600 | 28 | 28 | 62 | 44 | 120 | 95 | 4(3) | M10 | 128 | 92 | 0.029 | 5.66 | |
30 32 35 38 | 30 32 35 38 | 82 | 60 | 168 | 124 | |||||||||||
- | 40 | 112 | 84 | 228 | 172 | |||||||||||
YL8 YLD8 | 250 | 4300 | 7000 | 32 35 38 | 32 35 38 | 82 | 60 | 130 | 105 | 4(3) | M10 | 169 | 125 | 0.043 | 7.29 | |
40 42 - | 40 42 45 | 112 | 84 | 229 | 173 | 6.53 | ||||||||||
YL9 YLD9 | 630 | 4100 | 6800 | 38 | 38 | 82 | 60 | 140 | 115 | 6(3) | M10 | 169 | 125 | 0.064 | 9.53 | |
112 | 84 | 229 | 173 | |||||||||||||
40 42 45 48 - | 40 42 45 48 50 | |||||||||||||||
YL10 YLD10 | 630 | 3600 | 6000 | 45 48 50 55 - | 45 48 50 55 56 | 160 | 130 | 6(4) | M12 | 0.112 | 12.46 | |||||
- | 60 | 142 | 107 | 289 | 219 | |||||||||||
YL11 YLD11 | 1000 | 3200 | 5300 | 50 55 56 | 50 55 56 | 112 | 84 | 180 | 150 | 8(4) | M12 | 229 | 173 | 0.205 | 17.97 | |
60 63 65 - | 60 63 65 70 | 142 | 107 | 289 | 219 | |||||||||||
YL12 YLD12 | 1600 | 2900 | 4700 | 60 63 65 70 71 75 | 60 63 65 70 71 75 | 200 | 170 | 12(6) | M12 | 0.443 | 30.62 | |||||
- | 80 | 52 | 38 | 349 | 269 | 0.463 | 29.52 | |||||||||
YL13 YLD13 | 2500 | 2600 | 4300 | 70 71 75 | 70 71 75 | 142 | 107 | 220 | 185 | 8(6) | M16 | 289 | 219 | 0.646 | 35.58 | |
80 85 - | 80 85 90 | 172 | 132 | 349 | 269 | |||||||||||
YL14 YLD14 | 4000 | 2300 | 4800 | 80 85 90 95 | 80 85 90 95 | 172 | 132 | 250 | 215 | 12(8) | M16 | 350 | 270 | 1.353 | 57.13 | |
100 - | 100 110 | 212 | 167 | 430 | 340 | |||||||||||
YL15 YLD15 | 6300 | 2000 | 3400 | - - | 90 95 | 172 | 132 | 290 | 250 | 12(6) | M20 | 350 | 270 | 2.854 | 89.59 | |
100 110 120 - | 100 110 120 125 | 212 | 167 | 430 | 340 | |||||||||||
YL16 YLD16 | 10000 | 1800 | 3000 | - - 120 125 | 100 110 120 125 | 340 | 290 | 12(6) | M24 | 5.271 | 119.57 | |||||
130 - | 130 140 | 252 | 202 | 510 | 410 | |||||||||||
YL17 YLD17 | 14000 | 1600 | 2600 | - - | 120 125 | 212 | 167 | 380 | 330 | 12(6) | M24 | 430 | 340 | 9.139 | 171.71 | |
130 140 150 | 130 140 150 | 252 | 202 | 510 | 410 | |||||||||||
- | 160 | 302 | 242 | 610 | 490 | |||||||||||
YL18 YLD18 | 20000 | 1400 | 2300 | - - | 140 150 | 252 | 202 | 420 | 360 | 12(6) | M30 | 510 | 410 | (17.883) | (263.5) | |
- - - | 160 170 180 | 302 | 242 | 610 | 490 |
