SWC-WH无伸缩式万向轴_SWC-WH无伸缩焊接式联轴器
SWC型万向联轴器是一种整体叉头没有螺栓连接的结构,由于十字轴轴承的固定不用螺栓,避免螺栓松动或断裂,因而提高了这一薄弱环节的强度...
立即订购
![](/images/dianhua.png)
![](/uploads/20210810/1628582490610392.jpg)
![](/uploads/20210810/1628582515673433.jpg)
SWC型万向联轴器是一种整体叉头没有螺栓连接的结构,由于十字轴轴承的固定不用螺栓,避免螺栓松动或断裂,因而提高了这一薄弱环节的强度,提高了优良性,延长了使用寿命,同时也便于维护。根据中间轴的结构及轴叉的连接形式不同,共有7种型式:BH型--标准伸缩焊接式万向联轴器,BF型-标准伸缩法兰式万向联轴器,DH型-短伸缩焊接式万向联轴器,CH型--长伸缩焊接式万向联轴器,WH型--无伸缩焊接式万向联轴器,WF型--无伸缩法兰式万向联轴器,WD型---无伸缩短式万向联轴器。万向联轴器比带传动、链传动等传动效率要高,结构紧凑,所能传递的扭矩范围也比较大,并且维修保养方便,在交通运输、纺织业、石油勘探开采、细致仪器等行业应用广泛。若按万向联轴器两轴线相互位置状态的可变性可将万向联轴器分为两大类:定心式,当联轴器所连接的两个轴在旋转时两轴线-直相交在一个点上;非定心式,当两个轴在旋转时,它们的轴线既非平行又非相交。此外,若根据联轴器的转速来分可分为等角速联轴器和非等角速联轴器两种,其中定心式联轴器包含等角速联轴器、准等角速联轴器、非等角速联轴器;而非定心式联轴器只包含等角速联轴器和准等角速联轴器两种。如果按照传递扭矩的大小不同可以分为重型、中型、轻型和小型五种。其中,联轴器中的重载型一般适用于重型和大型机械以及各种交通起重机械等场合;中、轻型则-般应用于汽车工程及船舶工程中;小型联轴器则适用于精度适宜微型机械以及各种控制系统中只需要对运动进行传递的场合。

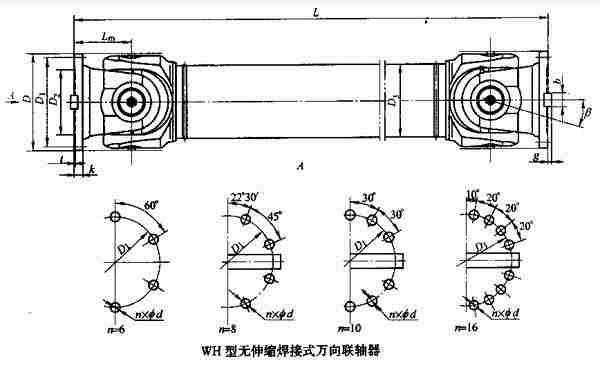

型号 | 回转 直径 D | 公称转矩 Tn kN.m | 疲劳转矩 Tf kN.m | 轴线折角 β | 尺寸 | 转动贯量kg.m2 | 质量kg | |||||||||||
Lmin | D1 (js11) | D2 (H7) | D3 | Lm | n-d | k | t | b (h9) | g | Lmin | 增长 100mm | Lmin | 增长 100mms | |||||
SWC100WH | 100 | 1.25 | 0.63 | ≤25 | 243 | 84 | 57 | 60 | 55 | 6-9 | 7 | 2.5 | - | - | 0.0039 | 0.00019 | 4.5 | 0.35 |
SWC120WH | 120 | 2.5 | 1.25 | ≤25 | 307 | 102 | 75 | 70 | 65 | 8-11 | 8 | 2.5 | - | - | 0.0096 | 0.00044 | 7.7 | 0.55 |
SWC150WH | 150 | 5 | 2.5 | ≤25 | 350 | 130 | 90 | 89 | 80 | 8-13 | 10 | 3 | - | - | 0.0371 | 0.00157 | 18 | 0.85 |
SWC180WH | 180 | 12.5 | 6.3 | ≤25 | 480 | 155 | 105 | 114 | 110 | 8-17 | 17 | 5 | - | - | 0.1500 | 0.00700 | 48 | 2.8 |
SWC225WH | 225 | 40 | 20 | ≤15 | 520 | 196 | 135 | 152 | 120 | 8-17 | 20 | 5 | 32 | 9.0 | 0.3650 | 0.0234 | 78 | 4.9 |
SWC250WH | 250 | 63 | 31.5 | ≤15 | 620 | 218 | 150 | 168 | 140 | 8-19 | 25 | 6 | 40 | 12.5 | 0.8470 | 0.0277 | 124 | 5.3 |
SWC285WH | 285 | 90 | 45 | ≤15 | 720 | 245 | 170 | 194 | 160 | 8-21 | 27 | 7 | 40 | 15.0 | 1.7560 | 0.0510 | 185 | 6.3 |
SWC315WH | 315 | 125 | 63 | ≤15 | 805 | 280 | 185 | 219 | 180 | 10-23 | 32 | 8 | 40 | 15.0 | 2.8930 | 0.0795 | 262 | 8.0 |
SWC350WH | 350 | 180 | 90 | ≤15 | 875 | 310 | 210 | 267 | 194 | 10-23 | 35 | 8 | 50 | 16.0 | 5.0130 | 0.2219 | 374 | 15.0 |
SWC390WH | 390 | 250 | 125 | ≤15 | 955 | 345 | 235 | 267 | 215 | 10-25 | 40 | 8 | 70 | 18.0 | 8.4060 | 0.2219 | 506 | 15.0 |
SWC440WH | 440 | 355 | 180 | ≤15 | 1155 | 390 | 255 | 325 | 260 | 16-28 | 42 | 10 | 80 | 20.0 | 15.790 | 0.4744 | 790 | 21.7 |
SWC490WH | 490 | 500 | 250 | ≤15 | 1205 | 435 | 275 | 325 | 270 | 16-31 | 47 | 12 | 90 | 22.5 | 26.540 | 0.4744 | 1014 | 21.7 |
SWC550WH | 550 | 710 | 355 | ≤15 | 1355 | 492 | 320 | 426 | 305 | 16-31 | 50 | 12 | 100 | 22.5 | 48.320 | 1.3570 | 1526 | 34.0 |
