WS_WSD小型十字轴万向联轴器

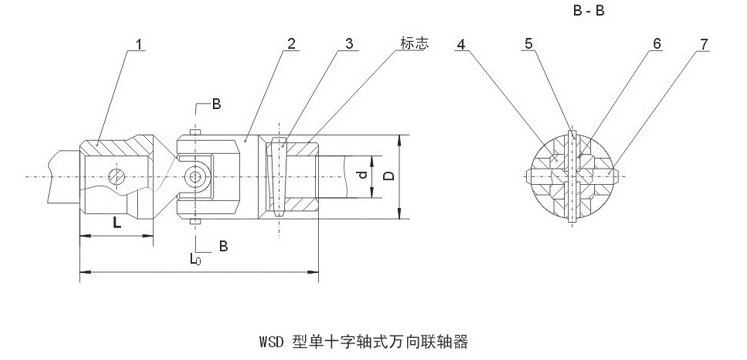

双轴万向联轴器结构形式:半联轴器,叉接头,锥形销,十字轴,销，套筒，圆柱销  。

这种万向联轴器是一种小转矩万向联轴器,主要用于传递运动,适用于两个不同轴的连接。在使用中,保持旋转运:动的等角速度与主从动轴同步,不能缓冲,不能减振。

WS型小型十字轴式万向联轴器用来传递不在同一条轴线上的运动，有单型（WSD）、双型（WS）、可伸缩型（WSS）、矫正机用（WHL、WSL）；材料有45#钢、40Cr、不锈钢等；表面可作发黑、镀镍、镀锌等处理。WSD联轴器的材料：WSD十字轴采用了合金钢（40Cr、40CrNi、20CrMo、20CrMnVB）制造，热处理后硬度58～62HRC，其他个零件均采用35或45钢制造并经热处理48～52HRC。德国凌斯WSD联轴器两端连接形式：两端采用相同孔形时，有圆柱孔、带键槽圆柱孔、四方形孔；两端采用不同孔形时，有圆柱孔与带键槽圆柱孔、有圆柱孔与四方形孔、带键槽圆柱孔与与四方形孔等三种。

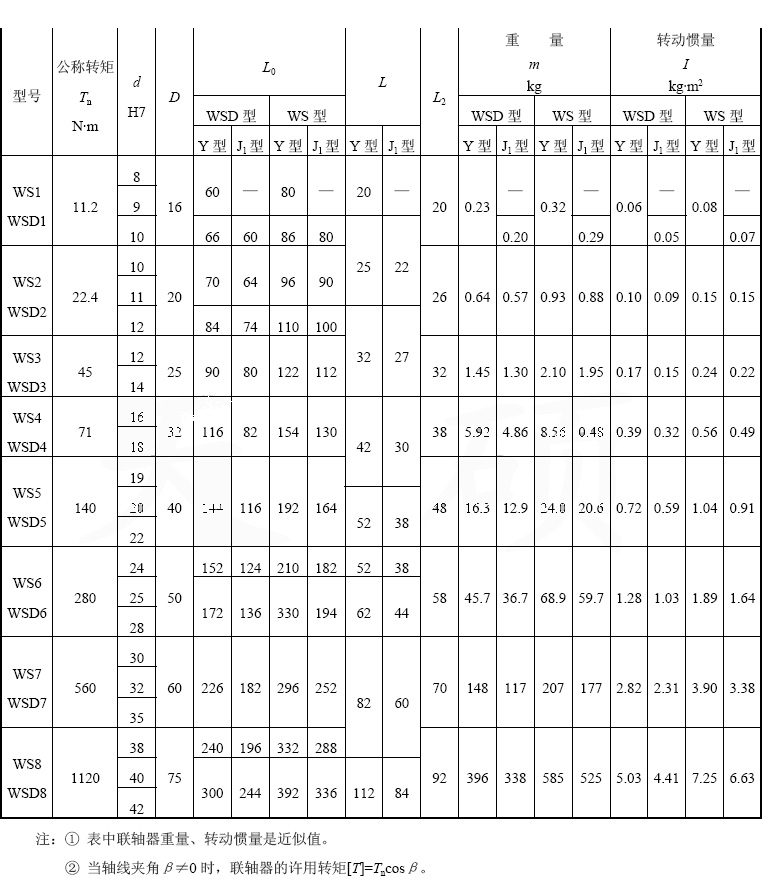

WS,WSD小十字轴万向联轴器模型

Ws1、wsd1、wsd2wsd2、wsd2、wsd3、wsd3、Ws4、wsd4、ws5、wsd5、wsd6、ws7、wsd7、ws8、wsd8
