产品系列
![SWP-E型_无伸缩短型万向联轴器](/uploads/210720/1_145556163.jpg)
![](/uploads/20210810/1628582490610392.jpg)
![](/uploads/20210810/1628582515673433.jpg)
SWP-E型_无伸缩短型万向联轴器轴承是易损件.为便于换轴承,将轴承座压盖作成剖分式,螺栓联接,可在β≤5°~10°工况下工作。由于其偏差角度大,传递扭矩高等特点被广泛应用于冶金、重、工程运输、矿山、石油、船舶、煤炭、橡胶、造纸机械及其它重机行业的机械轴系中传递转矩等各类通用机械场合.
特点
SWP-E型_无伸缩短型万向联轴器所需传递的转矩大小和性质以及对缓冲减振功能的要求。万向联轴器的共同特点是角向补偿较大,不同结构型式万向联轴器两轴线夹角不相同,-般≤5°-45°之间。万向联轴器利用其机构的特点,使两轴不在同一轴线,存在轴线夹角的情况下能实现所联接的两轴连续回转,并地传递转矩和运动。SWP-E型有伸缩法兰长型十字轴式万向联轴器的特点是具有较大的角向补偿能力,结构紧凑,传动。
SWP-E型_无伸缩短型万向联轴器的主要特点为:
1.具有较大的角度补偿能力。
2.结构紧凑合理。SWC型采用整体式叉头,使运载具有优良性。
3.承载能力大。与回转直径相同的其它型式的联轴相比较,其所传递的扭矩大的,此对回转直径受限制的机械设备,其配套范围具有优越性。
4.传动效率好。
其传动效率达80-90%,用于大功率传动,节能效果优良果。5.运载平稳,噪声低,装拆维护方便。
![](/uploads/20210821/1629506866896478.jpg)

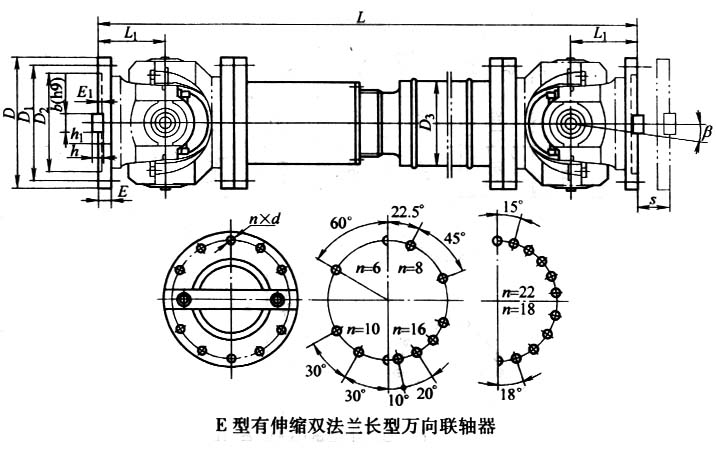

型号 | 回转直径 D | 公称转矩 Tn N.m | 疲劳转矩 Tf kN.m | 轴线折角 β | 伸缩量 S | 尺寸 | 转动贯量 kg.m2 | 质量 kg | ||||
Lmin | D3 | L1 | Lmin | 每增长 100mm | Lmin | 每增长 100mm | ||||||
SWP160E | 160 | 16 | 8 | ≤10 | 50 | 715 | 114 | 85 | 0.15 | 0.0059 | 49 | 2.1 |
SWP180E | 180 | 20 | 10 | ≤10 | 60 | 800 | 121 | 95 | 0.25 | 0.0072 | 69 | 2.3 |
SWP200E | 200 | 31.5 | 16 | ≤10 | 70 | 880 | 127 | 110 | 0.42 | 0.0114 | 81 | 3.4 |
SWP225E | 225 | 40 | 20 | ≤10 | 76 | 1000 | 152 | 130 | 0.75 | 0.0290 | 108 | 6.6 |
SWP250E | 250 | 63 | 31.5 | ≤10 | 80 | 1055 | 168 | 135 | 1.26 | 0.0427 | 179 | 7.3 |
SWP285E | 285 | 90 | 45 | ≤10 | 100 | 1210 | 194 | 150 | 2.67 | 0.0702 | 285 | 9.4 |
SWP315E | 315 | 140 | 63 | ≤10 | 110 | 1345 | 219 | 170 | 4.38 | 0.1144 | 375 | 12.0 |
SWP350E | 350 | 180 | 90 | ≤10 | 120 | 1480 | 245 | 185 | 7.42 | 0.1663 | 488 | 13.0 |
SWP380E | 390 | 250 | 112 | ≤10 | 120 | 1623 | 273 | 205 | 13.27 | 0.2695 | 662 | 18.0 |
SWP435E | 435 | 355 | 160 | ≤10 | 150 | 1960 | 299 | 235 | 24.62 | 0.3645 | 1107 | 20.0 |
SWP480E | 480 | 450 | 224 | ≤10 | 170 | 2122 | 351 | 265 | 42.81 | 0.7028 | 1302 | 28.0 |
SWP550E | 550 | 710 | 315 | ≤10 | 190 | 2338 | 402 | 290 | 68.81 | 1.1842 | 2140 | 35.7 |
SWP600E | 600 | 1000 | 500 | ≤10 | 210 | 2930 | 450 | 360 | 110.60 | 1.7159 | 2703 | 40.5 |
SWP640E | 640 | 1250 | 630 | ≤10 | 230 | 3170 | 480 | 385 | 177.77 | 2.3080 | 3719 | 48.3 |
