![SWP-D型_无伸缩短型万向联轴器](/uploads/210720/1_14561RP.jpg)
![](/uploads/20210810/1628582490610392.jpg)
![](/uploads/20210810/1628582515673433.jpg)
1.万向联轴器安装前,应清洗两端面,检查端面键槽口等配合情况,然后拧紧螺钉,不允许松动。2.万向联轴器安装好以后,正常运转一个班,需要检查所有紧固螺钉,如发现松动,需要以规定的拧紧力矩再次拧紧,这样反复几个班,以保护不会松动。3.万向联轴器滑动面、十字头、轴承等需要保护润滑,一般用2#工业锂基脂或2#二硫化钼钙基脂,在一般条件下连续运转500小时加油一次,间断运转2个月加油一次,若高温条件下工作需要每周加油一次,加油时把轴承端面油孔螺钉拧下,用高压油枪注入至溢出为止。4.万向联轴器一般使用3个月必进行保养一次,如发现压痕等正常磨损现象,应及时更换。5.为延长万向联轴器的使用寿命,在保养拆洗时,将十字轴调转180度,以达到轴颈受力交替使用。6.应避免长期超载使用,避免操作事故的发生。7、在工作运转中,应经常观察万向联轴器是否发生异常的径向摆动和轴承发热等现象,发现这些现象需要及时维修。8、在可能由于运转在万向联轴器引起人身和设备事故的各个场所需要采用适当的措施。
联轴器种类繁多,按照被联接两轴的相对位置和位置的变动情况,可以分为:固定式联轴器。主要用于两轴要求严格对中并在工作中不发生相对位移的地方,结构一般较简单,容易制造,且两轴瞬时转速相同,主要有凸缘联轴器、套筒联轴器、夹壳联轴器等。

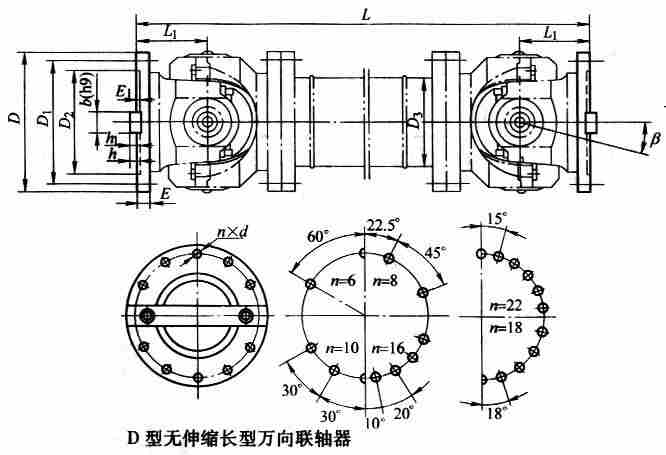

![](/uploads/20210813/1628822131175784.jpg)
型号 | 回转直径 D | 公称转矩 Tn kN.m | 疲劳转矩 Tf kN.m | 轴线折角 β | 尺寸 | 转动惯量 kg.m2 | 质量 kg | ||||
Lmin | D3 | L1 | Lmin | 每增长 100mm | Lmin | 每增长 100mm | |||||
SWP160D | 160 | 16 | 8 | ≤10 | 430 | 114 | 85 | 0.09 | 0.0059 | 35 | 2.1 |
SWP180D | 180 | 20 | 10 | ≤10 | 474 | 121 | 95 | 0.16 | 0.0072 | 47 | 2.3 |
SWP200D | 200 | 31.5 | 16 | ≤10 | 544 | 127 | 110 | 0.23 | 0.0114 | 67 | 3.4 |
SWP225D | 225 | 40 | 20 | ≤10 | 636 | 152 | 130 | 0.53 | 0.0290 | 94 | 6.6 |
SWP250D | 250 | 63 | 31.5 | ≤10 | 690 | 168 | 135 | 0.91 | 0.0407 | 140 | 7.3 |
SWP285D | 285 | 90 | 45 | ≤10 | 760 | 194 | 150 | 1.91 | 0.0702 | 206 | 9.4 |
SWP315D | 315 | 140 | 63 | ≤10 | 860 | 219 | 170 | 3.39 | 0.1144 | 271 | 12.0 |
SWP350D | 350 | 180 | 90 | ≤10 | 940 | 245 | 185 | 5.35 | 0.1663 | 355 | 13.0 |
SWP390D | 390 | 250 | 112 | ≤10 | 1060 | 273 | 205 | 10.54 | 0.2695 | 501 | 18.0 |
SWP435D | 435 | 355 | 160 | ≤10 | 1180 | 299 | 235 | 18.56 | 0.3645 | 325 | 20.0 |
SWP480D | 480 | 450 | 224 | ≤10 | 1360 | 351 | 265 | 31.69 | 0.7028 | 1144 | 28.0 |
SWP550D | 550 | 710 | 315 | ≤10 | 1460 | 402 | 290 | 51.45 | 1.1842 | 1589 | 35.7 |
SWP600D | 600 | 1000 | 500 | ≤10 | 1840 | 450 | 360 | 83.53 | 1.7159 | 2243 | 40.5 |
SWP640D | 640 | 1250 | 630 | ≤10 | 1980 | 480 | 385 | 135.60 | 2.3080 | 3140 | 48.3 |
