JSA安全型蛇簧联轴器

JSA型蛇簧联轴器，是一种结构合理的金属弹性联轴器，它靠蛇形弹簧片来传递扭矩，蛇形弹簧联轴器是轴联接传动部件，也是一种非常通用的轴联接传动部件蛇形弹簧联轴器共有九类型式，分别是JS罩壳径向安装型（基本型）蛇形弹簧联轴器、JSS双法兰联接型蛇形弹簧联轴器、JSD单法兰联接型蛇形弹簧联轴器、SJS接中间轴型蛇形弹簧联轴器、JSG高速型蛇形弹簧联轴器、JSZ带制动轮型蛇形弹簧联轴器、JSP带制动盘型蛇形弹簧联轴器、JSA蛇形弹簧联轴器等。

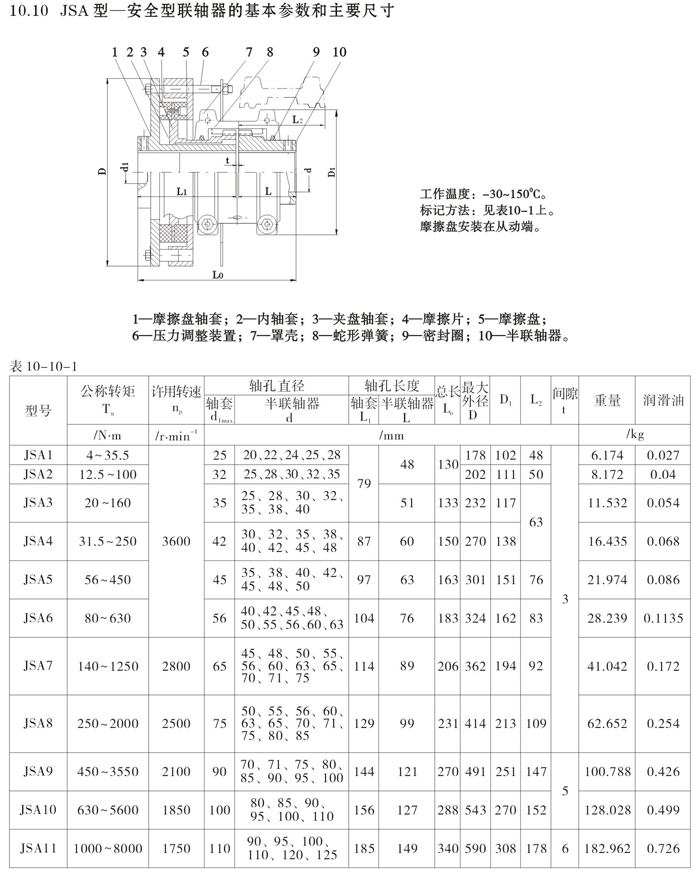

JSA型蛇簧联轴器其主要结构是由两个半联轴节，两个半外罩，两个密封圈及蛇形弹簧片组成。它是靠蛇簧嵌入两半联轴节的齿槽内来传递扭矩，联轴器以蛇形弹簧片嵌入两个半联轴节的齿槽内，来实现主动轴与从动轴的链接。运转时，是靠主动端齿面对蛇簧的轴向作用力带动从动端，来传递扭矩，如此在很大程度上避免了共振现象发生，且簧片在传递扭矩时所产生的弹性变量，使机械系统能获得较好的减振效果，其平均减振率达36%以上。

安装找正，控制合理偏差蛇形弹簧联轴器虽允许较大的安装偏差，但安装时亦应在规定值内。(1)两瓣联轴器间的间隙与角向偏差的找正安装时，每隔9O。测量两瓣联轴器间的间隙值，其较大值与较小值之差不超过0．38mm。(2)径向偏差的找正。用直尺置于两瓣联轴器上，每隔9O。测量1次，用塞尺检查，其径向偏差不超过0．38mm。2选用合适的润滑脂注油点温度≥150℃，能抵抗离心力作用，具有分离稳定性、无杂质、不腐蚀碳钢和丁腈橡胶的锂基润滑脂较好。3填充足量润滑脂充分的润滑对联轴器工作重要，建议每年检查1次。用干油枪注人润滑脂，直到在孔中有过量润滑脂溢出为止。4控制好联轴器的工作环境温度，一般在一18～8O℃。
