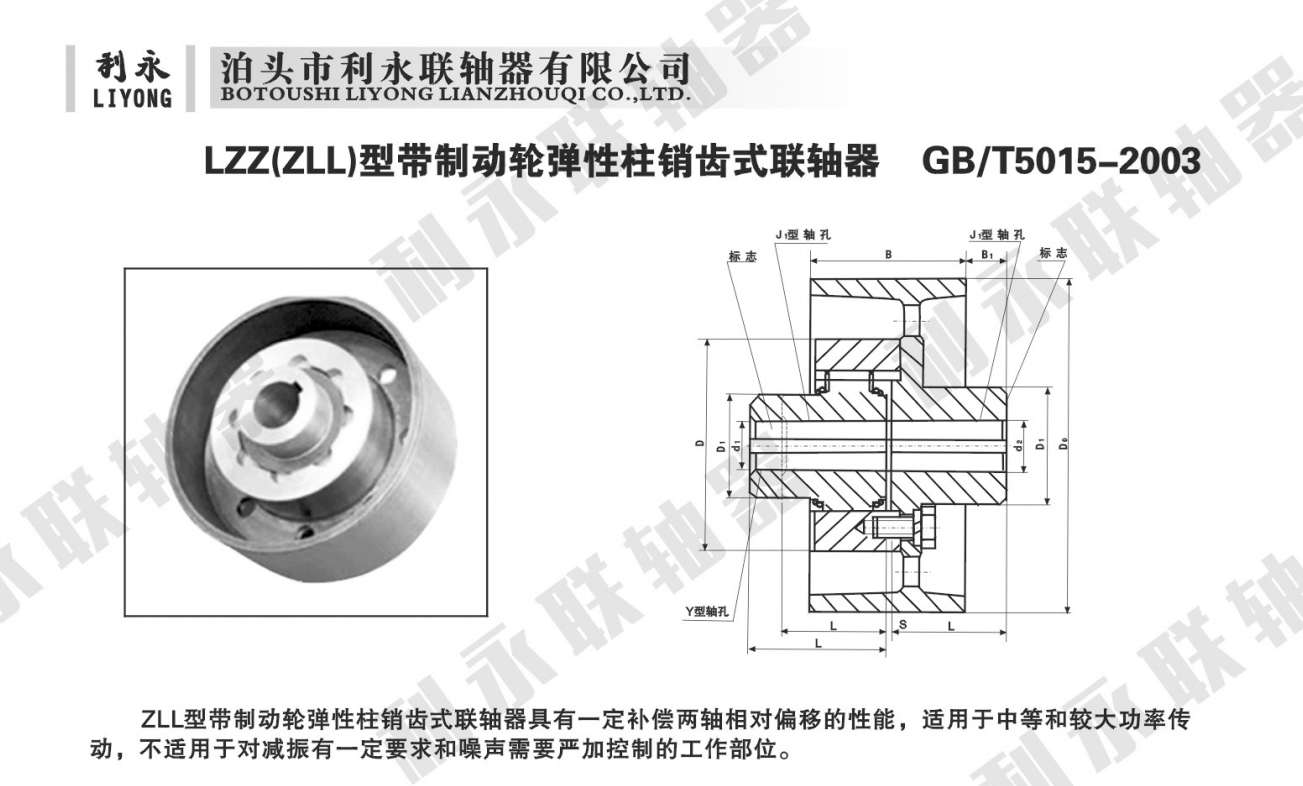

ZLL带制动轮弹性柱销齿式联轴器

ZLL带制动轮弹性柱销齿式联轴器用于连接2根轴，使其一起旋转，并传递扭矩。起重机大车运行机构中，当电动机通电时产生电磁转矩，通过制动轮联轴器、传动轴、齿轮联轴器将转矩传入减速器内，经齿轮传动减速后传递给低速轴齿轮联轴器并带动车轮组中的车轮转动，在大车轮与轨道顶面间产生的附着力作用下，使大车主动轮沿大车轨道顶面滚动，进而带动整台起重机运行。

ZLL带制动轮弹性柱销齿式联轴器具有补偿两轴相对偏移的性能，适用于中等和较大功率传动，不适用于对减振有要求和噪声需要严加控制的工作部位。

ZLL带制动轮弹性柱销齿式联轴器维修方便，寿命较长，拆下档板即可更换尼龙柱销。尼龙柱销为自润材料，不需润滑，不仅节省润滑油，而且净化工作环境。弹性柱销齿式联轴器具有补偿两轴相对偏移的性能，适用于中等和较大功率传动，不适用于对减振有要求和噪声需要严加控制的工作部位。

ZLL带制动轮弹性柱销齿式联轴器的适用范围适用于联接两同轴线的传动轴系，具有补偿两轴相对偏移和一般减震性能。工作环境温度为-20~+70℃。不适用于对减震效果要求很高和对噪音需要控制的部位。

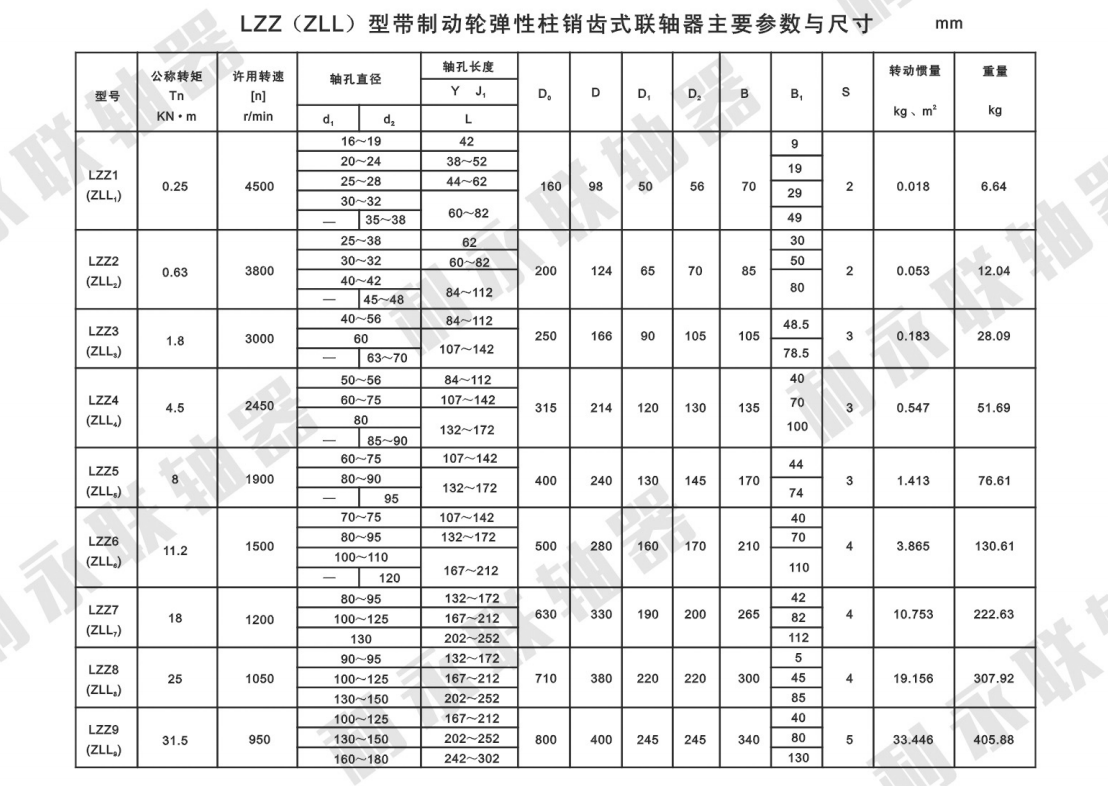

ZLL带制动轮弹性柱销齿式联轴器基本参数与主要尺寸mm：

轴孔直径d：16、18、19、20、22、24、25、28、30、32mm

轴孔长度Y：42、52、62、82，J1型：30、38、44、60mm

制动轮D0：160mm
