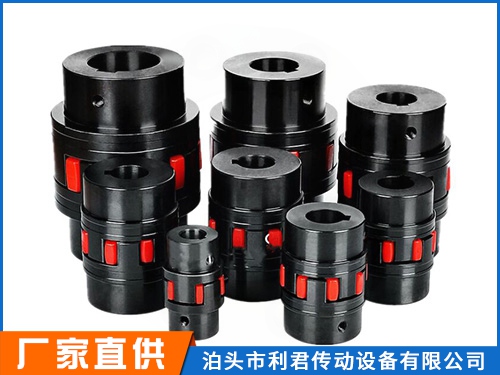

LX(XL)星形弹性联轴器是以工程塑料作弹性元件,适用于联接两同轴线的传动轴系,具有补偿两轴相对偏移、缓冲、减震、性能,适应场合普遍,传递转矩20-35000.N.M,轴孔6-220mm,许用转速1800-19000r/min,工作温度-35-+80摄氏度并与德国ROTEX联轴器互换。聚氨脂弹性体由凸形爪块限制,可避免由于冲击产生的内部变形及离心力产生的外部变形;凸爪大的凹面,使渐开线齿上的表面压力很小,齿上即使承受过载,齿仍不会磨损或变形。
LX(XL)星形弹性联轴器是一种性能稳定联轴器,它集中表现在标准弹性联轴器不同结构的优点,例如具有梅花型弹性联轴器的优点:弹性元件受挤压,结构简单,性高。克服了梅花弹性联轴器的缺点:换弹性元件时移动半联轴器,双法兰型梅花弹性联轴器虽不用移动半联轴器也能换元件,但结构简单,成本高,增加了质量和转动惯量,应用范围受到限制。
LX(XL)星形弹性联轴器工作温度-35-+80摄氏度并与德国ROTEX联轴器互换。LX星形弹性联轴器(XL星形弹性联轴器)的聚氨脂弹性体由凸形爪块限制,可避免由于冲击产生的内部变形及离心力产生的外部变形;凸爪大的凹面,使渐开线齿上的表面压力很小,齿上即使承受过载,齿仍不会磨损或变形。
LX(XL)星形弹性联轴器因此工事塑料作弹性部件,适合于连接两同轴线的传动轴系,拥有弥补两轴于偏偏移、缓冲、减震、功能,顺应工况广泛,传送转矩2035000NM,操作气温35+80摄氏度并与德国ROTEX联轴器调换。XL星形弹性联轴器中的弹性部件是工事塑料,因为该工事塑料拥有优良的弹性、缓冲性、减震性、性,因而能很好的弥补两传动轴系之间的不同种类位移,运用工况广泛,传送转矩2035000NM操作气温35+80摄氏度并与德国ROTEX联轴器调换。

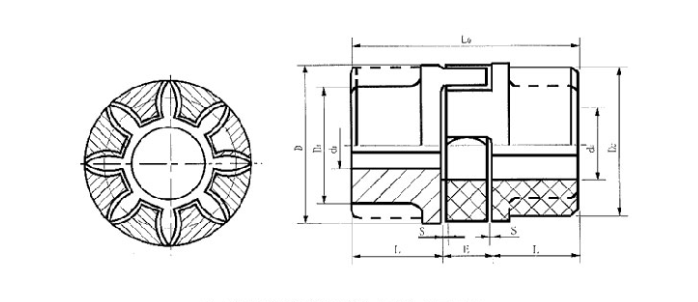

型号 | 公称扭矩N.M | 许用转速rpm | 轴孔直径d1、d2 | 轴孔长度L1、L2 | L。 | D | D1 D2 | E | S | 转动惯量kg.m^2 | 重量 kg |
mm | mm | mm | mm | mm | mm | mm | |||||
XL1 | 20 | 19000 | 6-19 | 25 | 66 | 40 | 32 | 16 | 2 | 0.00008 | 0.30 |
XL2 | 70 | 14000 | 8-24 | 30 | 78 | 55 | 40 | 18 | 2 | 0.0002 | 0.61 |
XL3 | 190 | 11800 | 10-28 | 35 | 90 | 65 | 48 | 20 | 2.5 | 0.0007 | 1.00 |
XL4 | 380 | 9500 | 12-38 | 45 | 114 | 80 | 66 | 24 | 3 | 0.002 | 2.08 |
XL5 | 530 | 8000 | 14-42 | 50 | 126 | 95 | 75 | 26 | 3 | 0.004 | 3.21 |
XL6 | 620 | 7100 | 15-48 | 56 | 140 | 105 | 85 | 28 | 3.5 | 0.006 | 4.41 |
XL7 | 750 | 6300 | 20-55 | 65 | 160 | 120 | 98 | 30 | 4 | 0.012 | 6.64 |
XL8 | 850 | 5600 | 22-65 | 75 | 185 | 135 | 115 | 35 | 4.5 | 0.025 | 10.13 |
XL9 | 1950 | 4750 | 30-75 | 85 | 210 | 160 | 135 | 40 | 5 | 0.054 | 16.03 |
XL10 | 4800 | 3750 | 40-90 | 100 | 245 | 200 | 160 | 45 | 5.5 | 0.139 | 27.50 |
XL11 | 6800 | 3350 | 50-100 | 110 | 270 | 225 | 180 | 50 | 6 | 0.245 | 38.50 |
XL12 | 8000 | 3000 | 60-110 | 120 | 295 | 255 | 200 | 50 | 6 | 0.435 | 54.0 |
XL13 | 10000 | 2650 | 60-125 | 140 | 340 | 290 | 230 | 60 | 7 | 0.85 | 81.8 |
XL14 | 14500 | 2380 | 60-140 | 155 | 375 | 320 | 255 | 65 | 7.5 | 1.4 | 109.7 |
XL15 | 20000 | 2000 | 80-160 | 175 | 425 | 370 | 290 | 75 | 9 | 2.72 | 162.7 |
XL16 | 23500 | 1800 | 85-180 | 195 | 475 | 420 | 325 | 85 | 10.5 | 4.95 | 230.8 |
