蛇形弹簧联轴器工作原理及分类
2024-06-24 15:26:52
蛇形弹簧联轴器工作原理及分类是什么?

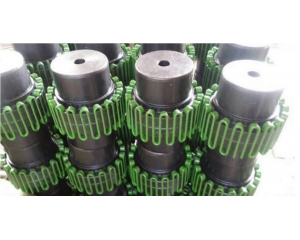

蛇形弹簧联轴器属于金属弹性元件挠性联轴器,他是由几组蛇形弹簧绕在两半联轴器的齿间来传递运动和动力的,两半联轴器凸缘上制有特定形状的齿,齿与齿之间相互前者蛇形弹簧,并且外部采用封闭的壳体罩住,防护在联轴器工作运转的过程中,能够防止蛇簧在离心力的作用下被甩出。同时防护罩里面存有润滑油,用以润滑弹簧与齿面接触处,从而避免干摩擦,蛇形弹簧工作时,是通过两半联轴器上的齿与蛇形弹簧相互挤压,从而将主动轴的转矩传给从动轴。
蛇形弹簧联轴器两半联轴器上的齿形一般有直线形,和曲线形两种。直线形齿在正常工作时,蛇形弹簧与两半联轴器齿的接触点不随着传递转矩的变化而变化,其传递转矩和两半联轴器的相对扭转角成线性关系。因而联轴器的刚度保持不变,具有这种齿形的蛇簧联轴器同城成恒刚度蛇簧联轴器,其制造简便,适用于转矩变化不大的场合。曲线齿,在正常工作时,蛇簧在齿块面上的弯曲在剖切面方向近似于线接触,蛇簧与两半联轴器上齿的接触点的距离会随着转矩的增大而减小,其转矩和两半联轴器的相对扭转角成非线性关系,因而联轴器的刚度是变化的,具有这种齿形的蛇簧联轴器成为刚度蛇簧联轴器。
